一、產品簡介

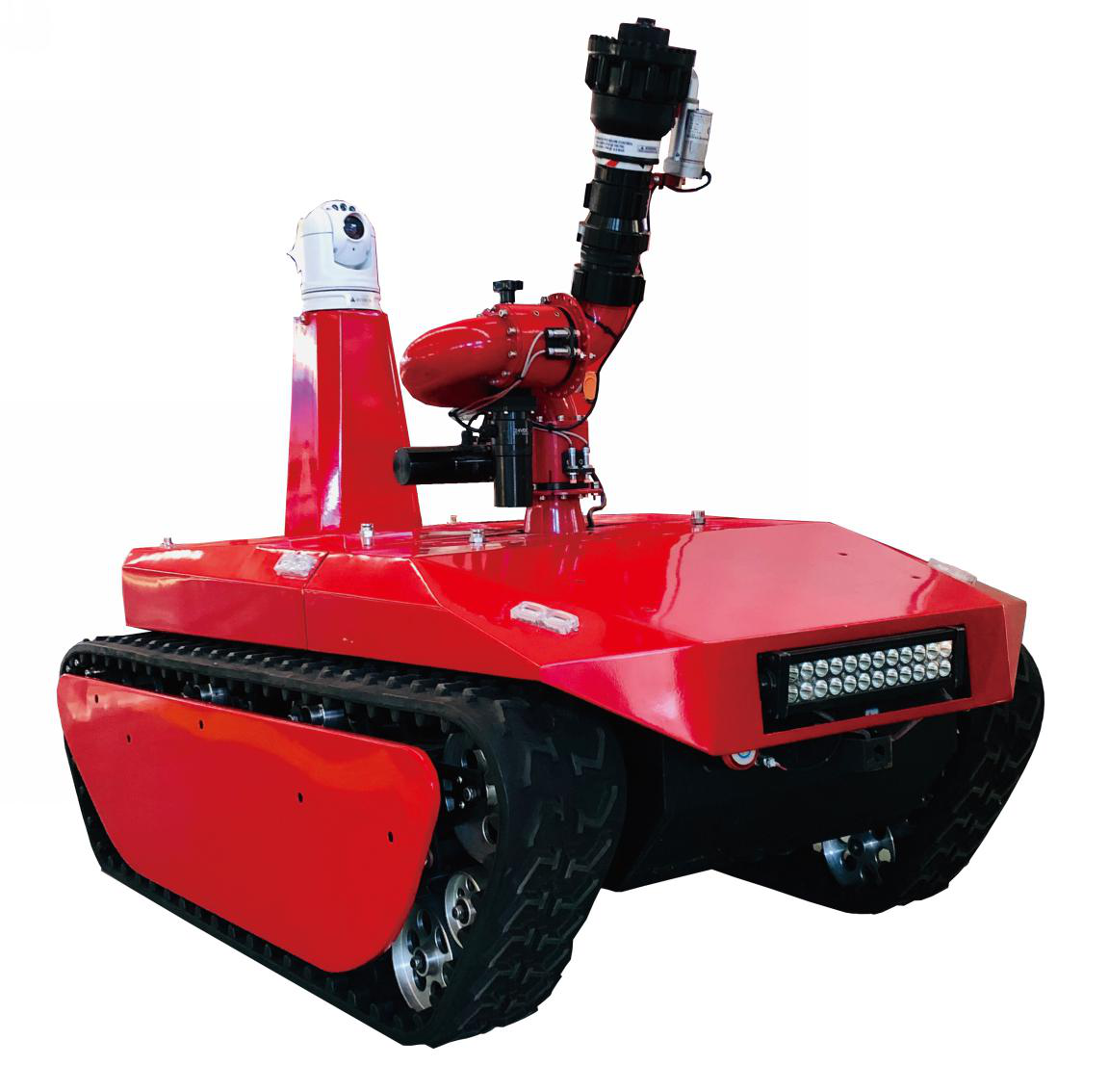

RXR-M80D 消防滅火機器人是我公司根據目前國內消防設備現狀，并結合國際領先的技術而設計的一款專業適用的消防機器人。
此款機器人采用克里斯蒂全獨立懸掛設計，內部搭載高扭矩?zé)o刷電機， 適當?shù)牡妆P高度和功率搭配，使得該車型通過性強、重心較低、運行平穩且傳動效率高。消防滅火機器人搭載電控消防水炮、溫濕度變送器、攝像云臺一體機、照明等裝置，能代替消防救援人員進入高危、高溫、有毒、缺氧、易爆等危險災害事故現場進行探測、救援、滅火， 有效的解決了消防人員面臨的人身安全、數據信息采集不足等問題。可防止火災產生爆炸對人員造成損害。對提高救援安全性、減少人員傷亡具有重要意義。

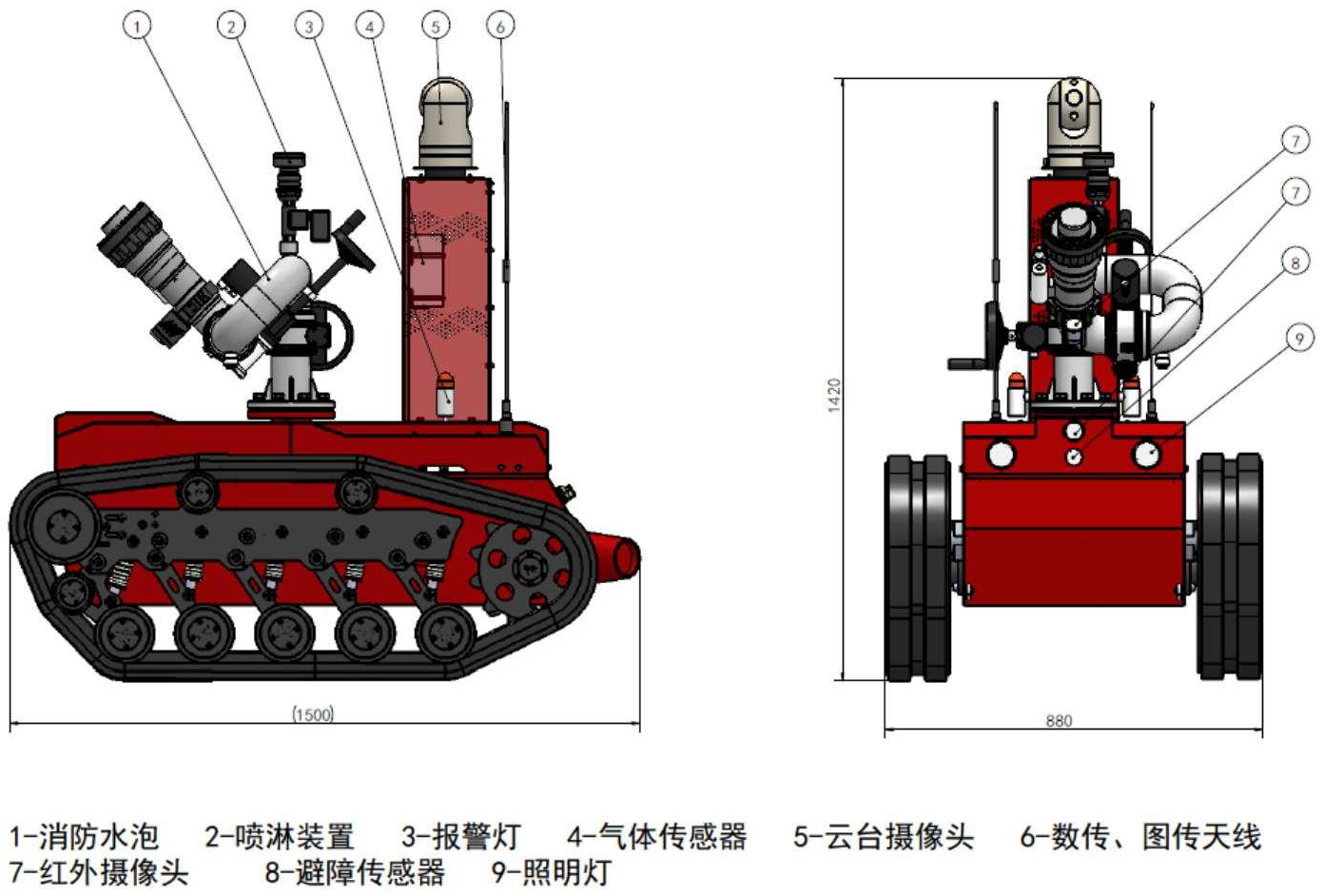

二、整機結構及性能參數
三、技術參數
1、整機參數
|
序號 |
項 目 |
技 術 參 數 |
|
|
1 |
外形尺寸
（mm） |
長 |
1500 |
|
寬 |
1020 |
||
|
高 |
1020 |
||
|
2 |
整機質量 |
≤350 |
|
|
3 |
最大越障高度 |
≤190 |
|
|
3 |
最大跨越 |
460 |
|
|
4 |
垂直跨越 |
300 |
|
|
4 |
爬坡能力（°） |
30 |
|
|
5 |
遙控距離 |
≤800(目視) |
|
|
6 |
最高運行速度（km/h） |
7 |
|
|
7 |
直行跑偏量（%） |
≤7 |
|
|
8 |
制動距離 |
≤0.15 |
|
|
10 |
噴淋降溫裝置 |
有 |
|
|
11 |
防碰撞功能 |
有 |
|
|
12 |
聲光報警功能 |
有 |
|
|
13 |
防水性能要求 |
IP54 |
|
|
14 |
消防機器人持續工作時間 |
≥2 小時 |
|
|
15 |
照明功能 |
有 |
|
|
16 |
負載能力 |
約 100kg； |
|
2、底盤參數
|
17 |
拖著水帶能力 |
2 條 80 水帶 40 米 |
|
18 |
行駛控制方式 |
無線控制、冗余控制 |
|
20 |
氣體采集(選配) |
O2、CO、H2S、C12、CH4 |
|
序號 |
項 目 |
技 術 參 數 |
|
1 |
避震系統 |
克里斯蒂*6 減震 |
|
2 |
履帶材質 |
橡膠（內嵌凱夫拉） |
|
3 |
表面處理 |
黑色噴塑（磨砂） |
|
4 |
帶寬 |
180 |
|
5 |
主體材質 |
304 不銹鋼/合金鋼板/鋁/
高分子材料 |
|
6 |
驅動輪直徑 |
200 |
|
7 |
傳動比 |
16 |
|
8 |
剎車類型（選配） |
離電制動型 |
3、電器參數
|
序號 |
項 目 |
技 術 參 數 |
|
|
1 |
電源電壓 |
DC48V |
|
|
2 |
電機 |
類型 |
直流無刷 |
|
3 |
功率 |
1760W*2 |
|
|
4 |
磷酸鐵鋰電池 |
48V100Ah |
|
|
5 |
電機驅動器型號 |
6075 |
|
|
6 |
高清攝像云臺一體機 |
300 萬像素、360°旋轉 |
|
|
7 |
無線圖像采集傳輸 |
1 路 |
|
8 |
遙控通道數 |
9T |
|
9 |
編碼器（選配） |
1000-2500 線 |
4、消防水炮參數
4.1 品牌：國產
4.2 型號：PSKD80 電控消防水炮
4.3 參數
|
序號 |
項 目 |
技 術 參 數 |
|
1 |
額定工作壓力 |
12 |
|
2 |
流量（L/S） |
自動調壓 30~80 |
|
3 |
射程 |
≥75 |
|
4 |
旋轉角度（°） |
360°水平,90°/ -55°垂直 |
|
5 |
旋轉速度（°/S） |
24°/S 水平, 10°/S 垂直 |
|
6 |
自擺（°）（選配） |
自動設置 30°、60°、90°、120°自擺角度 |
5、機器人功能
5.1 紅外攝像頭：觀察機器人本體周圍的環境，實現 路畫面（車體前、
后、水炮噴射口、車體云臺）無線圖像傳輸功能；
5.2 消防水炮：80L/s 流量水炮，水/泡沫兩用，射程 75m；
5.3 氣體采集（選配）：機器人本體周圍五種氣體的采集（O2、CO、
H2S、C12、CH4）；
5.4 照明： LED 大功率強光照明燈；
5.5 聲光報警：機器人本體運行狀態下發出聲光報警；
5.6 自動避障：在行進時時時檢測前方障礙物，避免碰撞；
5.7 噴淋降溫：雙重水幕噴淋降溫。
6、三防遙控控制包功能
6.1 圖像穩定傳輸
將現場周圍的環境圖像穩定的呈現給遠處的操控人員。
6.2 數傳雙向功能
可實時的顯示機器人本體電池內部的各種信息；
實時顯示機器人狀態、機器人內外溫度、有毒有害氣體濃度報警信息等；
6.3 控制機器人前進、后退、轉向等運動；
6.4 控制水炮做上、下、左、右、直流、霧化、自擺動等動作。
